Mesin Collating / Gathering dan Jahit Buku

Pendahuluan

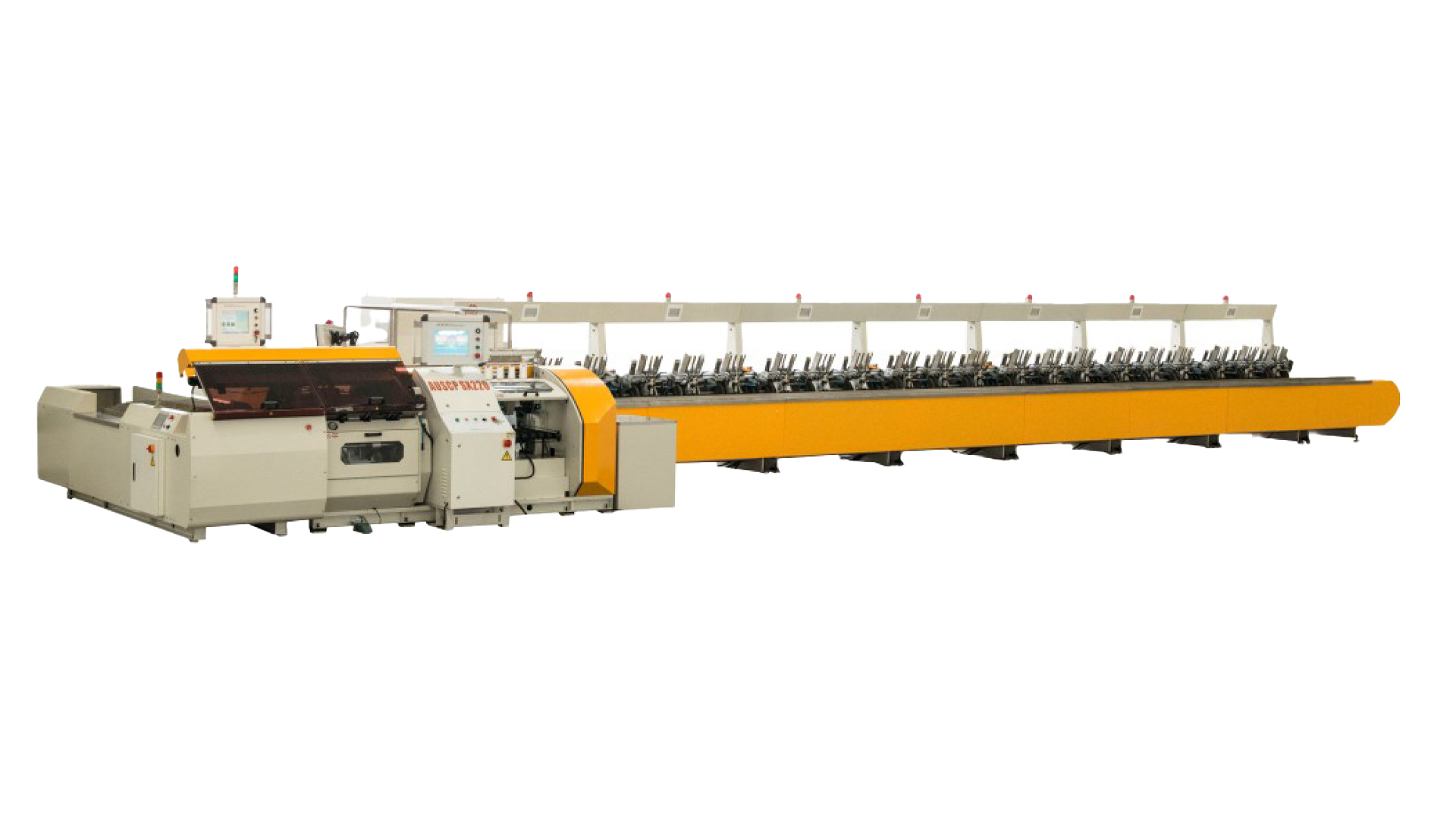

Produk ini terdiri dari satu mesin jahit buku otomatis AUSCP (SX22O/43, SX200/51, SX NO SPACE) dengan konfigurasi standar, dan beberapa set stasiun pengumpul AUSCP PY43 yang terhubung bersama (dapat menghubungkan hingga 48 stasiun pengumpul, dengan konfigurasi standar 15 stasiun pengumpul).

KONSEP DESAIN

Lini pengumpul dan jahit buku ini saat ini merupakan cara tercepat untuk menyelesaikan proses pengumpulan dan jahit buku dalam satu lini produksi, menjadikannya kombinasi sempurna dari mesin pengumpul otomatis dan mesin jahit buku otomatis. Ini menghilangkan kebutuhan akan penanganan dan penyimpanan manual, menghemat tenaga kerja dan ruang untuk transfer, mengurangi kelelahan pekerja, meningkatkan efisiensi produksi, dan menghemat biaya produksi.

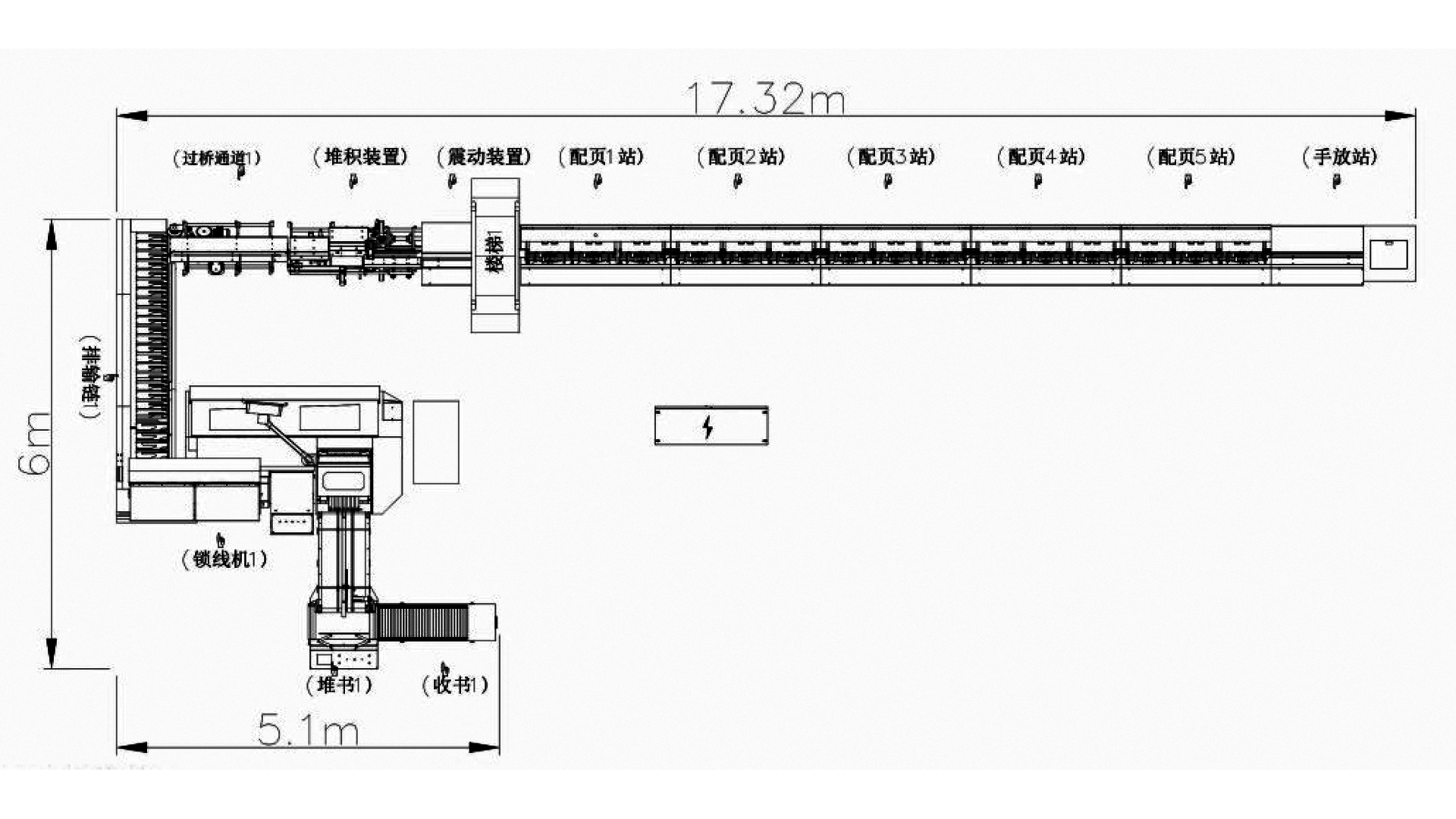

KONFIGURASI MESIN

• Dua mesin jahit buku AUSCP (SX220/43, SX200/51, SX NO SPACE) dengan dua manipulator dan dua rantai konveyor pengumpan otomatis AUSCP PS.
• 15 stasiun pengumpul dan 2 stasiun manual.
• AUSCP DJ43 Penumpuk penerima buku.

Fungsi dan Fitur

MESIN COLLATING

• Sistem kontrol pintar, dapat diprogram melalui menu, mesin dilengkapi dengan layar sentuh warna 12 inci pada lengan putar, yang dapat mengontrol operasi mesin, informasi alarm, dan memudahkan penyelesaian masalah secara tepat waktu bagi operator. Mudah dioperasikan dan sederhana untuk dipelajari.
• Stasiun pengumpulan dilengkapi sensor untuk mendeteksi ketebalan, halaman kosong atau terblokir, dan pengangkutan, dengan lampu indikator untuk penyelesaian masalah yang cepat.
• Mesin pengumpulan memiliki fungsi pengaktifan dan pengosongan berkelanjutan, serta secara otomatis memasok sesuai kebutuhan mesin jahit kawat otomatis tanpa intervensi manual.
• Mesin pengumpulan menggunakan desain pelapisan bawah tipe rol, dan halaman buku berjalan vertikal tanpa gesekan saat operasi cepat.
• Saluran transportasi mengadopsi desain bebas gesekan tipe drum untuk mencegah halaman tergosok dan memastikan transportasi yang lancar.
• Setiap mesin jahit kawat dilengkapi dengan saluran penyimpanan (rantai tangki) untuk pengumpanan sesuai permintaan dan pengisian otomatis waktu henti yang disebabkan oleh penghentian mesin pengumpulan.
• Desain modular, dapat dikombinasikan dengan bebas, dengan maksimum 48 stasiun pengumpulan.

MESIN JAHIT BUKU

• Kecepatan dan presisi tinggi: kecepatan maksimum hingga 200 tanda tangan per menit, dengan tiga kotak kontrol cam tertutup penuh yang diisi dengan oli pelumas untuk operasi yang halus dan tahan lama. Roda gila secara akurat menggerakkan pemberian kertas, pengangkutan, dan jahitan pelana. Tanda tangan buku pada pelana diposisikan secara tepat melalui struktur sabuk yang disinkronkan dengan penarik.
• Puisi buku diposisikan secara tepat oleh pengukur penarik dari struktur sabuk sinkron atas dan bawah.
• Debugging pintar: layar sentuh berwarna memantau seluruh produksi, termasuk pemberian kertas, pengangkutan, penguncian jahitan, dan penerimaan, memastikan kualitas penguncian jahitan.
• Deteksi & identifikasi kesalahan: Ketika kesalahan seperti tanda yang hilang, tanda ganda, kemacetan, tanda yang jatuh, tanda yang dipersingkat, dan tanda yang patah terjadi, mesin akan memberikan alarm dan berhenti sambil menampilkan kesalahan.
• Fungsi deteksi tanda yang hilang secara otomatis.
• Penyimpanan memori: dapat menyimpan 20 program jahitan buku yang berbeda dan memanggilnya sesuai kebutuhan.
• Penyesuaian pelat otomatis: dengan mengatur ukuran tanda tangan pada layar sentuh dan mengonfirmasi metode pembalikan halaman, sistem transmisi secara otomatis memposisikan sabuk konveyor, membuka pembalik halaman, menyesuaikan posisi rantai penggerak pelana tetap dan roda akselerasi, serta menyesuaikan ketinggian platform buku jadi. Sederhana dan mudah dipelajari, operasi cepat, dan pergantian pelat cepat, yang meningkatkan efisiensi produksi.
• Pemisahan tanda tangan: blower dan lengan mekanis memisahkan tanda tangan bawah dari tumpukan, dan cangkir hisap mengambil tanda tangan yang dipisahkan dari pengumpan. Lengan mekanis menjepit tanda tangan buku ke konveyor. Perangkat kemiringan membantu menghilangkan goresan di permukaan tanda tangan.
• Pembalikan halaman otomatis: pembalik halaman dilengkapi dengan empat perangkat hisap vakum yang dapat diprogram, baik di sisi atas maupun bawah, yang dapat melakukan pembalikan halaman vakum 4+4 dan menangani tanda tangan dengan bagian atas dan bawah yang seragam atau tidak rata. Dapat secara otomatis membalikkan set halaman, halaman longgar, halaman tanpa tepi panjang atau pendek, dan tanda tangan dengan ketebalan tidak rata. Ini juga dapat membalik halaman atau tanda tangan dengan tepi lebih dari 8 mm panjang atau pendek.
• Penyampaian tanda tangan: tanda tangan ditempatkan pada pelana pengangkutan setelah dibalik dan didorong oleh pengait rantai konveyor. Roda akselerasi mengirim tanda tangan ke pelana jahit aktif, dan kecepatan roda akselerasi secara otomatis menyesuaikan sesuai dengan kecepatan mesin.
• Pemisahan tanda tangan dan pemotongan benang otomatis: perangkat pemisahan tanda tangan dan pemotongan benang otomatis memotong benang berlebih hingga sekitar 8-10 mm untuk memudahkan pengikatan dan dapat memisahkan tanda tangan buku satu per satu sesuai pengaturan, terlepas dari jumlah tanda tangan dalam buku.
• Kunci datar: menggunakan jarum ultra-pendek yang halus (16 mm) dengan jarak jahitan sempit (19 mm) untuk membuat produk lebih datar dan tidak mudah mengalami kebocoran lem, memastikan jahitan buku berkualitas tinggi. Perangkat jahitan terdiri dari peralatan tipe kotak cam, yang tidak hanya mengurangi kebisingan tetapi juga memperpanjang umur cam.
• Dilengkapi dengan mesin penumpuk buku, dapat menumpuk buku dengan penguncian hingga ketinggian 120mm dan secara rapi mengantarkannya ke platform koleksi buku untuk memudahkan penumpukan.
• Pelumasan sesuai permintaan: dilengkapi dengan sistem pelumasan suplai oli terpusat, alarm tekanan oli, dan perangkat penyimpanan oli. Saat mesin beroperasi, pelumas secara tepat disuplai melalui pipa ke tempat yang diperlukan secara tepat waktu.

Spesifikasi
